How to test Hot Key in Robot?

現在的Web應用程式,做得越來越像Desktop應用程式。像ExtJS Framework中,也有一個是完全以桌面為主的範例,中華電信的客服系統也是透過這個範例去延伸的。言歸正傳,因為越來越像Desktop應用程式,也有了HotKey的功能。那我們該如何測它?RobotFramework有提供Selenium的Library讓你去測Web相關的應用程式,像Press Key與Call Selenium Api都可以讓你去產生key event。但是,小弟我偏偏就遇到怎麼送這些event也不會被trigger的應用程式,那該怎麼辦?

那我們就送給它從系統中所發出的event吧!出張嘴是最容易不過的,對於我這種小毛頭所擁有的技術也是有限。還好從小爸爸媽媽就告訴我要努力用功打魔獸念書,經過Google後,得知Java Awt Framework中的Robot Package,可以讓你模擬出鍵盤與滑鼠事件。但接踵而來的問題是:這些事件的發送對象該怎麼選擇阿?Windows容易些,透過WinAPI即可達到,Linux該怎麼辦?KDE、GNome是不同的,我沒有那種美國時間去implement底層的code來達到我的目的。後來某一天在我看色情網站社群網戰的時候,我頓悟了:透過Linux的HotKey+RobotFramework不就解決了?

接下來我要告訴你的,首先是如何使用Awt Robot,接著是在Windows與Linux上poptop待測程式的方法,最後是RobotFramework範例。

Awt Robot

我簡單的實做了一個HotKeyUtil類別,提供pressLeftMouse、sendKeysCombo、releaseKey、pressKey的功能。所接受的參數可以參考KeyEvent內以VK_開頭宣告成員,如VK_CONTROL為Ctrl,VK_A為A。Ctrl+A可以透過sendKeysCombo方法送出。而pressLeftMouse方法為送出滑鼠右鍵的Event,接受輸入要點擊的xy軸。

Java Code

package org.tonylin.HotKeySender;
import java.lang.reflect.*;
import java.awt.Robot;
import java.awt.event.InputEvent;
import java.awt.event.KeyEvent;

public class HotKeyUtil {
	public static void pressLeftMouse(int aX, int aY) throws Exception {
		Robot robot = new Robot();
		robot.mouseMove(aX, aY);
		robot.mousePress(InputEvent.BUTTON1_MASK);
		robot.delay(500);
		robot.mouseRelease(InputEvent.BUTTON1_MASK);
	}

	public static void pressKey(String keys[]) throws Exception {
		Robot robot = new Robot();

        Class<?> cl = KeyEvent.class;

        int [] intKeys = new int [keys.length];

        for (int i = 0; i < keys.length; i++) {
            Field field = cl.getDeclaredField(keys[i]);
            intKeys[i] = field.getInt(field);
            robot.keyPress(intKeys[i]);
        }
   }

	public static void releaseKey(String keys[]) throws Exception {
		Robot robot = new Robot();

        Class<?> cl = KeyEvent.class;

        int [] intKeys = new int [keys.length];

        for (int i = keys.length - 1; i >= 0; i--) {
        	Field field = cl.getDeclaredField(keys[i]);
            intKeys[i] = field.getInt(field);
            robot.keyRelease(intKeys[i]);
        }
   }

	public static void sendKeysCombo(String keys[]) throws Exception {
		Robot robot = new Robot();

        Class<?> cl = KeyEvent.class;

        int [] intKeys = new int [keys.length];

        for (int i = 0; i < keys.length; i++) {
            Field field = cl.getDeclaredField(keys[i]);
            intKeys[i] = field.getInt(field);
            robot.keyPress(intKeys[i]);
        }

        for (int i = keys.length - 1; i >= 0; i--)
            robot.keyRelease(intKeys[i]);
   }


}

Bash

我將這一個類別包成jar檔後,透過batch/shellscript去呼叫它。在這裡我有另外寫一個HotKeySender的main程式,去接收參數決定要呼叫的method。這裡就看個人喜好,是要把所有的動作用一個script完成呢,還是各別動作用各別script。

Linux Ctrl+A shell script:

#!/bin/sh
BASEPATH=`dirname "$0"`

CLASSPATH=$BASEPATH/.:\
$BASEPATH/*

java -classpath "$CLASSPATH" org.tonylin.HotKeySender "ctrl-a"

Windows Ctrl+A batch file:

@echo off
set BASE=%~dp0

if EXIST %JAVA_HOME% set JAVA_PATH=%JAVA_HOME%\bin\java
if defined JAVA_PATH goto setClassPath

:setAlternativeJavaPAath
set JAVA_PATH=%BASE%..\..\..\..\jre\bin\java

:setClassPath
set CLASSPATH=%BASE%;^
%BASE%*;

"%JAVA_PATH%" -classpath "%CLASSPATH%" org.tonylin.HotKeySender "ctrl-a"

Select Window

Windows

在Windows上要去找尋一個視窗,可以透過FindWindow;而要將它給poptop可以透過SetForegroundWindow。在範例程式中,argv[1]為你想要poptop的視窗title。

#include <cstdlib>
#include <iostream>
#include <windows.h>

using namespace std;

int main(int argc, char *argv[])
{
    int ret = EXIT_FAILURE;
    HWND window = FindWindow(0, argv[1]);
    if( window == 0 ){
        cout << "Can't find the window!" << endl;
    } else {
        BOOL result = SetForegroundWindow(window);
        if( result ) {
             cout << "Focus window success." << endl;
        } else {
             cout << "Focus window failed." << endl;
        }
        ret = result ? EXIT_SUCCESS : EXIT_FAILURE;
    }
    return ret;
}

Linux

到現在,我認為我的方法是偷吃步。雖然Eric捐獻了它之前研究X Window的筆記給我,但評估後認為要花比較多時間研究,才採取下面的方法。簡單來說有以下流程:
  1. 透過Awt Robot送出Alt+F9縮小視窗。
  2. 透過RobotFramework的Maximize Browser Window將待測程式Web放到最大。
  3. 透過Awt Robot的pressLeftMouse選擇視窗。
其實也可以透過Ctrl+D去縮小所有視窗,但偏偏Ubuntu上必須要先設定才能Work。為了讓所有Linux都可以正常執行,只好採取此下策。

All in RobotFramework

HotKey Keyword

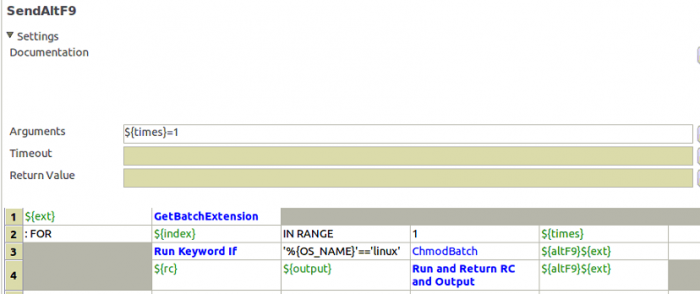

這是我所撰寫送出Alt+F9去縮小視窗的Keyword,在這裡寫成for loop是為了執行多次去縮小所有視窗。GetBatchExtension是我用來根據作業系統去決定extension為sh或bat,ChmodBatch是為了讓在Linux下檔案變成可執行程式,最後透過外部程式去使用Awt Robot送出Alt+F9 Event。其它如Ctrl+A、點擊滑鼠等都大同小異,就不一一贅述。

Alt+F9 shell script:

#!/bin/sh
BASEPATH=`dirname "$0"`

CLASSPATH=$BASEPATH/.:\
$BASEPATH/*

java -classpath "$CLASSPATH" org.tonylin.HotKeySender "alt-f9"

Select Window Keyword

在Windows部分,用透過WinAPI所撰寫的FindWindows執行檔,傳入一個參數去poptop視窗。而Linux部分,會先透過Alt+F9去縮小9個視窗(這…暴力法?),接著透過Maximize Browser Window後,再進行點擊。雖然這個方法不夠漂亮,但省了我不少時間。


在我們選擇到視窗後,看你是要Ctrl+A,還是Ctrl按著不放,都可以透過上述的方法達成。

Summary

這篇文章中,你可以學習到:

  1. 如何透過Awt Robot送滑鼠與鍵盤訊息。
  2. 如何在Windows上poptop一個視窗。
  3. 如何在RobotFramework中,送鍵盤訊息到待測程式上。

備註

  • 某些符號可能會找不到,必須透過Shift+其它按鍵才能達成。舉例來說,我想輸入“_”字元,但無法直接使用VK_UNDERSCORE。最後透過VK_SHIFT+VK_MINUS就能輸入“_”,可以朝自己的鍵盤上找尋按鍵關係。
