Robot Framework+Sikuli(2)-Sikuli Library

Introduction

之前文章中，介紹給大家透過Sikuli Script的方式將RobotFramework與Sikuli整合在一起的方法。這篇文章要教你另外一種透過將Sikuli API寫成RobotFramework Plugin的方式。

Plugin-Based Sikuli-Robot Integration

High Level Architecture

讓我們來看看將Sikuli做成TestLibrary整合示意圖:

基本上就是我們需要去實做一個Sikuli的TestLibrary，我稱為SikuliLibrary，它會依靠Sikuli。實做方法據我所知有兩個，一個是依靠Sikuli自帶的sikuli-script.jar，另外一個是靠同樣SikuliLab的Sikuli API。由於Sikuli API已經將繁複的操作給包成API，因此我選擇它來實做TestLibrary。

Sikuli API

在Sikuli API的官方文件已經有一些Sample Code教導大家如何使用，我就不贅述只做總結。 它有幾個核心物件ScreenRegion、Target、Mouse、Keyboard與Canvas。

  • ScreenRegion: 螢幕區域，讓你可以在它的範圍內找尋Target。預設範圍為整個桌面。
  • Target: 目標，基本上就是指你要想操作的圖片。
  • Mouse: 提供滑鼠相關操作，包含Drag&Drop。
  • Keyboard: 提供鍵盤相關操作。
  • Canvas: 畫布，我把它拿來Debug用。可以針對你想要的ScreenRegion做一些畫框框或印文字的動作，讓你可以知道行為操作是否正常。

在Linux上，Sikuli API會相依於OpenCV的函式庫。我是將OpenCV 2.4版抓下來編譯後再將那些so取來用，讓TestLibrary可以portable。

Keywords

目前我想到的操作有:

  • Send Combo Keys: 送出組合鍵。輸入值為AWT KeyEvent名稱，例如Ctrl + Alt + D為VK_CONTROL + VK_ALT + VK_D。
  • Type String: 輸入字串。
  • Move Image: 移動圖片到目標位置。
  • Click Image: 點擊圖片。
  • Find All Image: 搜尋圖片出現的所有位置，這意味著圖片會顯示在多個地方。回傳結果設計為index 0代表著數量，接著都是以x與y座標為一組資料。Ex. [ 2, 100, 200, 150, 250 ]。
  • Find Image: 搜尋圖片位置。回傳結果為x與y座標，Ex. [ 150, 250 ]。
  • Image Should Exist: 確認某個圖片是否存在。
  • Disable Debug Mode: 取消偵錯模式。
  • Enable Debug Mode: 啟用偵錯模式，透過Canvas去標示出操作圖片。
  • Set Timeout: 設定搜尋圖片的Timeout。

我的類別基本宣告，物件生命週期為Test Suite。

public class SikuliLibrary {
	public static final String ROBOT_LIBRARY_VERSION = "1.0";
	public static final String ROBOT_LIBRARY_SCOPE = "TEST SUITE";

	private Mouse mMouse = new DesktopMouse();
	private Keyboard mKeyboard = new DesktopKeyboard();
	private ScreenRegion mDesktopSR = new DesktopScreenRegion();
	private boolean mIsDebugEnable = false;
	private int mTimout = 5000;

以Click Image為例，我會透過mDesktopSR去搜尋圖片，如果找到它會回傳圖片的ScreenRegion，如果沒找到就回拋例外SikuliLibraryException。拋例外也會造成Keyword Failed，Robot Assertion就是透過拋例外達成。這邊也有show出Canvas的使用方式，display(3)代表顯示三秒的意思。其它大同小異我就不特別說明了。

	public void clickImage(String aImagePath) throws SikuliLibraryException{
		ScreenRegion sr = getScreenRegionEx(aImagePath);
		mMouse.click(sr.getCenter());
	}

	private void showDebugCanvas(ScreenRegion aSR){
		if( mIsDebugEnable && aSR != null ){
			showCanvas(aSR);
		}
	}

	private void showCanvas(ScreenRegion aSR){
		if( aSR != null ) {
			Canvas canvas = new DesktopCanvas();
			canvas.addBox(aSR).display(3);
		}
	}

	private ScreenRegion getScreenRegionEx(String aImagePath) throws SikuliLibraryException{
		Target target = new ImageTarget(new File(aImagePath));
		ScreenRegion sr = mDesktopSR.wait(target, mTimout);
		if( sr == null ){
			throw new SikuliLibraryException("Image dones't exist: " + aImagePath);
		}
		showDebugCanvas(sr);
		return sr;
	}

用它吧!

在執行Robot的script中必須將這個類別jar檔加入classpath中，並且要設定java.library.path好讓sikuli api可以找的到這些so檔。

#!/bin/sh
FULLPATH=`dirname "$0"`/`basename "$0"`
SHPATH=`readlink -f "$FULLPATH"`
BASEPATH=`dirname "$SHPATH"`

RFPATH=$BASEPATH/robotframework.jar
NATIVE_LIB_PATH=$BASEPATH/libs/native

CLASSPATH=$RFPATH
java -Djava.library.path="$NATIVE_LIB_PATH" \
          -cp "$CLASSPATH" org.robotframework.RobotFramework -P "$BASEPATH/libs/*" "$@"

在撰寫測試案例時，必須匯入Library:

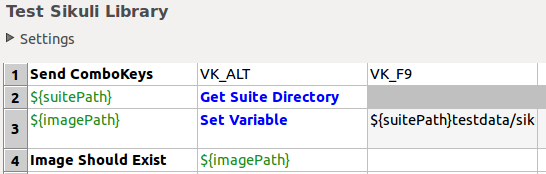

接著就是用它拉，這個範例是送Alt+F9組合鍵縮小視窗並確認某張圖片是否存在，我將圖片放在TestSuite的相對目錄中:
測試結果如下:

註: 目前已知問題在Ubuntu中Enable Debug Mode會出現Error setting window transparency或The window must use a translucency-compatible graphic的錯誤，我想應該和我在VM上執行有關係吧。

Summary

Script-Based與Plugin-Based彼此間有什麼優缺點呢?

Script-BasedPlugin-Based
程式碼活動性敗，修改維護必須透過SikuliIDE勝，直接在Robot中透過Keyword操作流程
第一次開發勝，有SikuliIDE可以做截圖提升開發速度敗，必須自行找工具截圖
大小敗，必須將整包Sikuli包到測試環境中勝，僅需jar檔與native lib

這些比較是我個人想法，要怎麼使用還是要看大家專案環境去決定。

Reference
